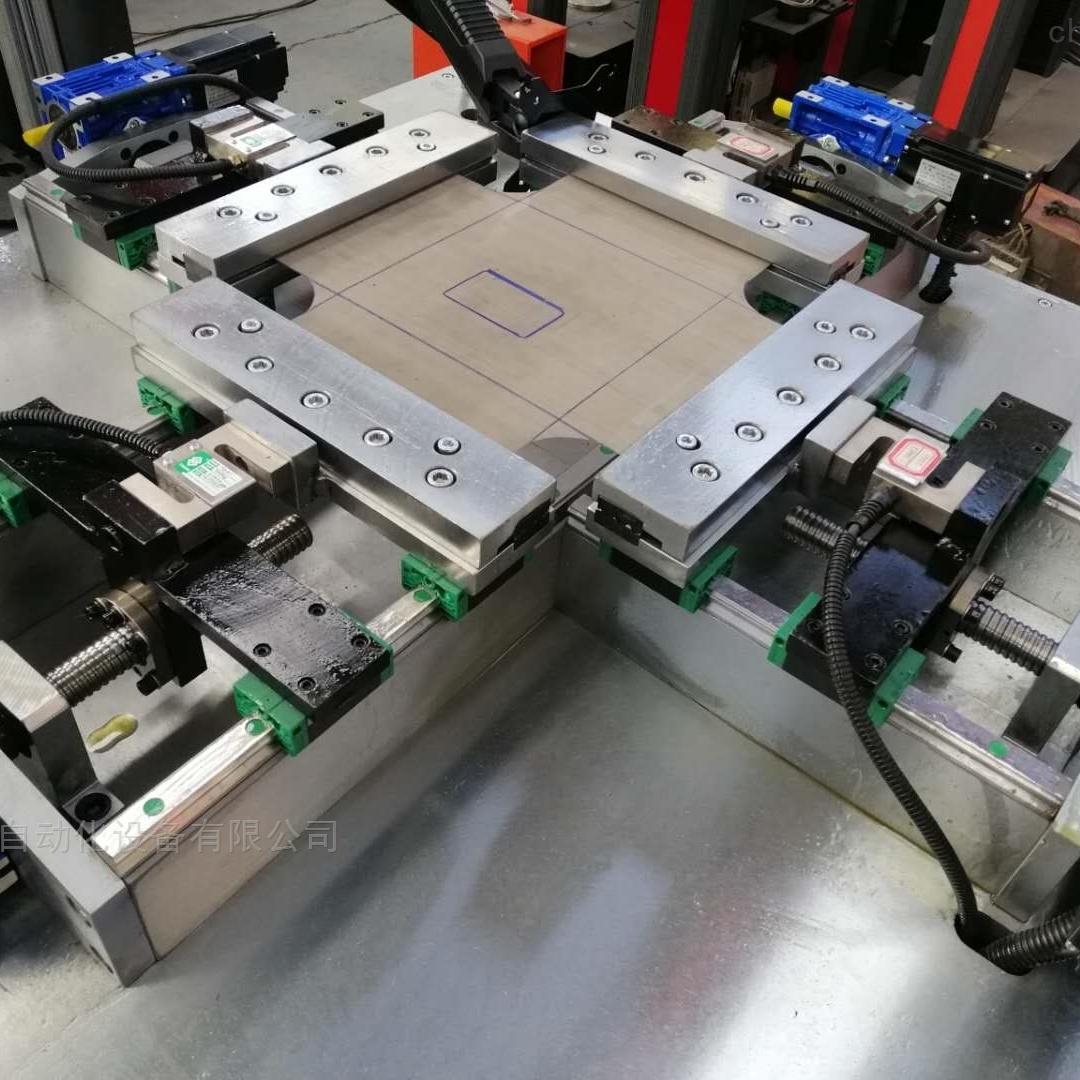

格室節點四軸拉伸測試系統 一、四軸拉伸測試系統基本功能介紹： 四軸拉伸測試系統用于測試格室節點在四個方向拉伸狀態下，節點及母材的力學性能，四軸聯動，原位拉伸，四根拉伸主梁交叉布置，每套拉伸夾具下面分別布置兩組導軌，起到導向和拉伸時防轉的功能，夾具及橫梁移動時同步運行，X Y 方向分別布置測力傳感器和變形傳感器，分別測量?jī)蓚€(gè)方向力及變形的變化。專用測試軟件，滿足新標準中相關要求。 專用工裝夾具，單邊夾持，夾持長度50mm,鉗口內部鑲嵌軟質材料，在保證夾持可靠的基礎上防止劃傷試件，機械式鎖緊，穩定可靠， 控制系統采用聯動補償機制，（4軸加工中心算法） 閉環控制，保證拉伸時，絕對位置不變，控制模式分為力控制和位移控制，其中力控制過程中，追加了位移超差補償，盡量降低試件的變形程度（正常是一個十字線，因?yàn)椴牧匣蛘咪N釘強度不同，受力變形存在不一致的情況，軟件中增加的補償算了，一旦位移超差，系統會自動補償，） 二、四軸拉伸測試系統軟件簡介 1. ConquerTest界面友好、使用方便、功能強大。 2. 數據庫采用ACCESS格式，方便攜帶和擴展 3. 同時可實時顯示三路采集，并可任意切換；外加顯示三路計算速度 4. 試驗時，可同時顯示多個曲線，可以設定需要顯示的坐標，例如：載荷－時間，載荷－位移，應力－應變等多種曲線，坐標滿度自動調節 5. 可以重新讀取已經完成的試驗，可以對試驗曲線進行放大、縮小、平移，可以選擇顯示并標注特征位置?？梢允潞笮薷脑囼?yàn)參數，可以強制指定特征點位置，并且重新計算修改后的結果，也可以還原。 6. 很好支持用戶自定義Excel報告，每個試驗可以支持多個用戶自定義報告，支持把試驗分析的曲線輸出到用戶自定義報告中 7. 可以方便添加新的試驗標準庫，可以在現有的標準上方便添加試驗，可以針對每個試驗設置不同的輸入、輸出項目，也可針對每個試驗設置不同的報告格式，以及多個自定義報告。 8. 可以在現有試驗的基礎上設定試驗加載的流程，試驗步驟設置靈活方便，通俗易懂。 三、試驗機設計、制造、檢驗依據下列標準相關條款 依據標準JT/T1328 1. GB/T2611《試驗機通用技術要求》 2. JJF1103《萬能試驗機計算機數據采集系統評定》 3. JJG139《拉力、壓力和萬能試驗機的檢定規程》 4. GB/T19274-2003/XXXX土工合成材料 塑料土工格室 5. JJT516-2004土工格室的尺寸規格及施工規范 四、四軸拉伸測試系統電氣系統： （1）采用交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。 （2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。 （3）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。 五、控制系統： 我公司自主研發的全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在： 1、實現了試驗力、試樣變形、位移和試驗進程的四種閉環控制； 2、數據采集系統由4路高精準24位A/D轉換通道組成。最高分辨率達1/300000，全程不分檔； 3、選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計； 4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”； 5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換 六、四軸拉伸測試系統技術參數 1、 整機指標 序號 | 檢驗項目 | 技術要求 | 1 | 最大試驗力 | 50KN（四通道） | 2 | 試驗力分辨率 | 1/300000全程不分檔 | 3 | 力值示值相對誤差 | 1%-100%量程范圍內 ±0.5% | 4 | 變形測量范圍 | 0.2%～100%FS | 5 | 變形分辨率 | 1/300000全程不分檔 | 6 | 變形示值誤差 | 優于±0.5% | 7 | 試驗力零點相對誤差 | ±0.1% | 8 | 位移分辨率 | 0.025mm | 9 | 力控速率調節范圍 | 0.005～5%FS/s | 10 | 力控速率控制精度 | 速率＜0.05%FS/s時，為設定值的±2%以內； 速率≥0.05%FS/s時，為設定值的±1%以內； | 11 | 變形速率調節范圍 | 0.005～5%FS/s | 12 | 變形速率控制精度 | 速率＜0.05%FS/s時，為設定值的±2%以內； 速率≥0.05%FS/s時，為設定值的±1%以內 | 13 | 位移速率調節范圍 | 0.001～300mm/min | 14 | 位移速率控制精度 | 速率＜0.5mm/min時，為設定值的±1%以內； 速率≥0.5mm/min時，為設定值的±0.5%以內 | 15 | 恒力、恒變形、恒位移控制范圍 | 0.4%-----100%FS | 17 | 最大距離 | 200*200mm（單邊100） | 18 | 試樣最小取樣 | 200*200mm（單邊夾持50mm，中間預留100標距） | 20 | 設備尺寸（長x高x寬） | 1350*1350*850 | 21 | 電源電壓（須有可靠的接地） | ～220V±10% 50Hz | 22 | 機器重量 | 約600kg |
