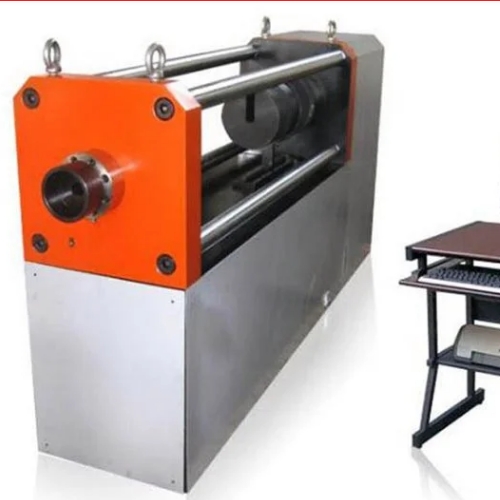

WJW-5000kN鋼絞線拉伸試驗機 一、 鋼絞線拉伸試驗機產品技術指標及功能： 1. zui大試驗力：5000kN； 2. 試驗力測量范圍及精度：500-5000 kN ；精度為±1%全不分檔 3. 位移測量范圍及精度：0-300mm；精度為±1%F.S. 4. 相對分辨率 ±0.5 重復性 ±0.5 5. 試樣規格：Φ9.50；Φ11.10；Φ12.70、Φ15.24mm（公稱直徑) 6. 試驗?zāi)芰Γ?9孔錨具試驗 7. 拉伸距離：≥3000mm 8. 空心液壓缸的行程：200mm 9. 試驗機主機形式：臥式 10. 試驗機的外形尺寸約（長寬高）：4500x1000x800mm 11. 整機重量約：6000kg
二、鋼絞線拉伸試驗機控制部分技術參數： 2.1、試驗力測量顯示部分: (1).測量方式: 采用高精度負荷傳感器測量試驗力 (2).量程轉換方式: 自動\手動切換 (3).試驗力顯示方式: 微機顯示 (4).試驗力量程及精度500-5000kN；精度：優于±1% 2.2、位移（變形）測量顯示部分: (1).測量方式: 采用高精度位移傳感器測量方式 (2).量程轉換方式: 自動/手動切換 (3).變形顯示方式: 微機顯示 (4).變形量程及精度: 1000mm; ±1% 2.3、液壓控制部分: 控制方式: 采用伺服控制 三、鋼絞線拉伸試驗機功能: 3.1、 WJW-5000kN鋼絞線拉伸試驗機 預應力松弛試驗按照國際標準GB/T14370-2000《預應力筋用錨具、夾具和連接器》的要求,研制開發的一種新型試驗機，用來完成對預應力筋用錨具、夾具和連接器的性能檢測.該試驗機采用液壓伺服自動動控制方式，實現試驗過程的加載、保持、卸載、加壓、換向，按照GB/T14370-2000第6.1、6.2條中規定進行靜載試驗測試；安裝在活塞端部的負荷傳感器對液壓缸輸出的試驗力進行測量;位移傳感器測量試樣近似變形；微機完成試驗過程中試驗參數的設定、數據采集、處理、分析及顯示；配有試驗機專用軟件,根據上述國家標準測量錨具的靜載錨固性能（主要參數錨具的效率系數和極限拉力總應變等），并對試驗數據進行統計和處理，然后輸出、打印所要求的試驗報告; 3.2、自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用,并可實現與用戶局域 網和互連網的數據傳輸與轉換; 3.3、實現試驗力測量自動切換，試驗力測量范圍相當于1%--100.%.準確穩定、可靠. 強大的自檢功能和完善的保護功能. 四、試驗機主要配置 1、5000kN空心雙出桿液壓缸 1套 2、液壓伺服控制油源 1臺 3、高精度負荷傳感器 1套 4、位移測量裝置(測量范圍300mm ) 1套 5、試驗機電氣控制及自動處理系統（綜合） 1套 6、 錨具及組裝件 1套 7、預緊千斤頂（200kN） 1套 8、 惠普品牌計算機 1臺 9、 惠普A4噴墨打印機 1臺 標簽： WJW-5000kN鋼絞線拉伸試驗機 預應力松弛試驗
|
