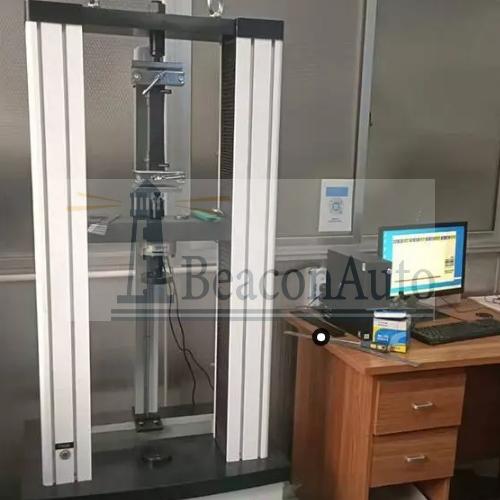

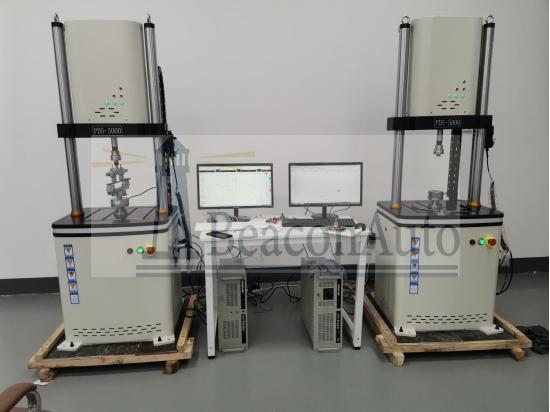

PDS系列微機控制動靜態測疲勞試系統 一． 1.PDS系列微機控制動靜態測疲勞試系統系列產品簡介： PDS系列微機控制動靜態測疲勞試系統，是我公司研制的系列動態疲勞加載試驗系統產品之一。該系列產品具有輸出力范圍廣，控制精度高，使用方便，可靠性高等特點。該系列試驗系統在研制、開發過程中吸取國際先進的電動伺服的驅動技術，結合國內用戶的實際使用狀況設計而成。伺服直線/擺動作動器、選用進口、加載框架等關鍵部件為我公司設計制造，控制器自主研發，大大提高了系統的穩定性和可靠性，試驗機的整體性能與國際先進產品技術水平相當。 該試驗系統，既能進行動態的高、低周疲勞試驗、程序控制疲勞試驗，也能進行靜態的恒速率、恒應變、恒應力控制下的試驗和各種常規的力學性能試驗，還可進行斷裂力學試驗，也可以對廣義范圍上材料或構件的疲勞壽命、裂紋擴展、斷裂韌性性能測試、實際試件的安全性評價、工況模擬等，因此有著其它任何種類的試驗機所不能比擬的優勢，是國際疲勞力學研究領域界最推崇的材料試驗設備。 由于該系統采用自適應無間隙的電動伺服作動器，及無刷大扭矩DD伺服，頻響速度快，噪音低，節能環保，非常適合企業和研究機構對小零部件的研究測試！ 整機可以實現拉扭一體協同加載，也可完成獨立的疲勞實驗，即扭轉疲勞和拉伸疲勞。 2.PDS系列微機控制動靜態測疲勞試系統優勢特點： ?無需油源的直線電機及DD伺服技術，保證潔凈的測試環境 ? 軸向通道采用Can總線式控制方式 ? 高速直線作動器，大扭矩DD伺服電機。 ? 獨特的驅動器軸承系統，確保由于樣品和夾具的偏移或是有側向力情況下，加載鏈仍處于對中狀態 ? 適用于各種材料和元器件的動靜態測試 ? 高動態性能，頻率最大可達30 Hz ? ±5000N 最大動態軸向載荷 ? ±20Nm 最大動態徑向扭矩 ? 光學編碼器用于精確的數字位移控制，及對試樣的變形控制。 ? 單相電源驅動，無需額外液壓油源、冷卻水、氣動空氣 ? 基于業內先進控制方式的數字控制器 ? 高剛度、精確對準的雙立柱加載框架與位于橫梁上的驅動器 ? Dcell 先進載荷傳感器技術，實現更快測試，減少慣性差 ? 靈活多樣的T型臺底座，適用于裝配各種規則/不規則的夾具和樣品 ? 儀器設計緊湊簡潔 – 機架占地面積不到0.5 m2 ? 靈活的安裝方式，不同工裝可以任意切換。 ? 可以根據需要配置不同的測試環境，生理鹽水，水浴，空氣浴。 二．PDS系列微機控制動靜態測疲勞試系統方案描述： 微機伺服動靜態疲勞測試系統主要組成部分： 1．橫梁電動調整裝置， 2．進口伺服作動缸、日本松下驅動裝置； 3. 進口DD馬達，日本松下驅動裝置 3．數據采集控制系統：動靜態伺服控制器和中文軟件系統 4．美國進口動態專用拉扭力傳感器 l 作動器置于工作臺平面上。 l 最大試驗力：±5000N。 l 最大扭矩：±20NM l 作動器有效行程：+/-30mm(總行程65mm); l 擺動角度范圍：±10r(3600°)(提前聲明可以實現無限制角度旋轉。) l 作動器自帶日本（多沐川）高精度位移傳感器， l 作動器振幅極限位置設計緩沖區，避免運行失控產生損傷； 1.4PDS系列微機控制動靜態測疲勞試系統主機適用標準如下： YY/T 0809.2—2020 外科植入物 部分和全髖關節假體 第2部分：金屬、陶瓷及塑料關節面 YY/T 0651.2—2020 外科植入物 全髖關節假體的磨損 第2部分：測量方法 YY/T 0809.12—2020 外科植入物 部分和全髖關節假體 第12部分：髖臼杯形變測試方法 YY/T 0651.3—2020 外科植入物 全髖關節假體的磨損 第3部分：軌道軸承型磨損試驗機的載荷和位移參數及相關的試驗環境條件 YY/T 1714-2020 非組合式金屬髖關節股骨柄有限元分析標準方法 YY/T 1705-2020 外科植入物 髖關節假體陶瓷股骨頭抗沖擊性能測定方法 YY/T 0809.13-2020 外科植入物 部分和全髖關節假體 第13部分：帶柄股骨部件頭部固定抗扭轉力矩的測定 ISO 11491-2017 外科植入物. 測定髖關節假體用陶瓷股骨頭的抗沖擊性 ISO 21535 AMD 1-2016 非有源外科植入物. 關節置換植入物. 髖關節置換植入物的特殊要求; 修改件1 ISO 21535 AMD 1-2016 非有源外科植入物. 關節置換植入物. 髖關節置換植入物的特殊要求; 修改件1 ISO 7206-2 AMD 1-2016 外科植入體.部分與全部髖關節假體.第2部分:金屬,陶瓷與塑料制成的關節面.修改件1 ISO 14242-2-2016 外科植入物.總的髖關節假肢的磨損.第2部分:測量方法 ISO 7206-4 AMD 1-2016 外科植入物.部分和全髖關節假體.第4部分:帶柄股骨部件耐久性能測定.修改件1 ISO 14242-1-2014 外科植入物.總的髖關節假肢的磨損.第1部分:磨損試驗機和相應的試驗環境條件用負載和位移參數 ISO 7206-6-2013 外科植入物.部分和全髖關節假體.第6部分:帶柄股骨部件頭和頸部疲勞性能測定 ISO 14242-1-2012 外科植入物.總的髖關節假肢的磨損.第1部分:磨損試驗機和相應的試驗環境條件用負載和位移參數 ISO 7206-2-2011 外科植入體.部分與全部髖關節假體.第2部分:金屬,陶瓷與塑料制成的關節面 ISO 7206-4-2010 外科植入物.部分和全髖關節假體.第4部分:帶柄股骨部件耐久性能測定 ISO 14242-3-2009 外科植入物.總髖關節假肢的磨損.第3部分:試驗用軌道軸承型磨損試驗機和相應的環境條件的加載和位移參數 ISO 7206-1-2008 外科植入物.部分和全髖關節假體.第1部分:尺寸的分類和標注 ISO 21535-2007 非有源外科植入物.關節置換植入物.髖關節置換植入物的特殊要求 ISO 7206-10-2003 外科植入物.部分和全髖關節假體.第10部分:預制股骨頭耐靜荷載的測定 ISO 21535-2002 非活性外科植入物.關節替代用植入物.髖關節替代用植入物的特殊要求 ISO 7206-4-2002 外科植入物.部分和全髖關節假體.第4部分:帶柄股骨部件疲勞性能測定 ISO 14242-1-2002 外科植入物.總的髖關節假肢的磨損.第1部分:磨損試驗機和相應的試驗環境條件用負載和位移參數 ISO 14242-2-2000 外科植入物.總的髖關節假肢的磨損.第2部分:測量方法 ISO 15032-2000 修復術.髖關節結構試驗 ISO 7206-2-1996 外科植入物.部分和全髖關節假體.第2部分:金屬、陶瓷和塑料連接面 ISO 7206-1-1995 外科植入物 部分和全髖關節假體 第1部分:尺寸的分類和標注 ISO 7206-8-1995 外科植入物.部分和全髖關節假體.第8部分:施加扭矩帶柄股骨部件疲勞性能測定 ISO 7206-9-1994 外科植入物.部分和全部髖關節假肢.第9部分:頭固定逆行股骨部件的抗扭曲力的測定 ISO 7206-5-1992 外科植入物.部分和全部髖關節修復術.第5部分:干股骨組件的頭和頸部耐靜負荷的測定 ISO 7206-6-1992 外科植入物.部分和全髖關節假體.第6部分:帶柄股骨部件頭和頸部疲勞性能測定 ISO/TR 9325-1989 外科植入物.部分和全髖關節假體:對髖關節假體評估用模擬機的推薦 ISO 7206-3-1988 外科植入物.局部和全部髖關節修復術.第3部分:不用扭轉的反向股骨構件的耐久性測定 三、PDS系列微機控制動靜態測疲勞試系統主要技術指標 l 最大試驗力：±5000N; l 最大扭矩：20nm l 試驗力示值精度：2%-100%FS范圍內，各點均為小于±1.0%; l 試驗力動態示值波動度：0.5%FS; l 作動器最大位移：±30mm;示值精度±0.5%FS; l 主要試驗波形：正弦波、方波、三角波、斜波等。 l 試驗頻率：0.01-20Hz; 在正弦波條件下：參考 l 試驗附具：壓縮附具：一套；另提供附具接口圖紙便于用戶自備工裝。 l 其他：如前述。 四、PDS系列微機控制動靜態測疲勞試系統技術情報和資料的保密： 4.1本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效。 4.2我方對用戶提供的技術情報和資料亦應承擔保密義務。
|
