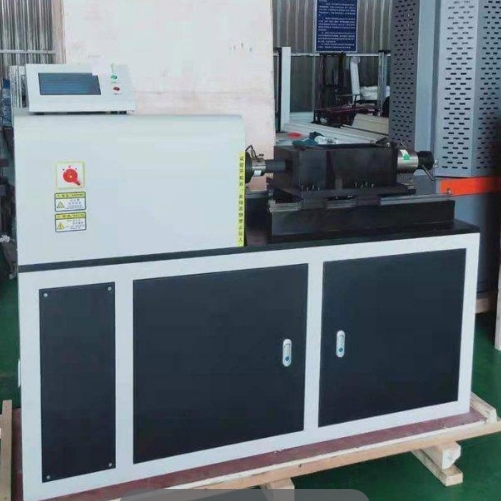

NDW-200通信光纜交接箱扭轉試驗機 產品性能特點 NDW-200通信光纜交接箱扭轉試驗機是根據GB/T2611-2007《試驗機通用技術要求》和GB/T10128-2007《金屬室溫材料扭轉試驗方法》、YDT 988-2015 《通信光纜交接箱》、YD/T?814.1-2013?《光纜接頭盒 第1部分:室外光纜接頭盒》、YDT?2150-2020?《光纜分纖箱》等標準制造。本設備適用于測試光纜承受機械扭轉的能力，通過施加正反向扭轉力，對于合格的光纜要 求光纖不斷裂，光纖的衰減變化不超過光纜產品詳細規范中規定的值，光纜護套不開裂， 纜 芯元構件不損壞。 適用標準：國標、ASTM、等國內外標準。本機外形美觀、操作方便、性能穩定可靠。 本公司生產的微機控制扭轉試驗機結合國外xian進控制技術、精美的外觀設計。采用臺灣ABBA公司高精度超寬直線導軌和超厚主機鋼板構成高強度主機，應用交流伺服電機做為輸出動力源傳遞給高效擺線針輪減速系統從而實現了高性能的扭矩和扭轉角度的輸出和控制。 控制系統采用世界流行的高速PCI2.2標準并行總線設計，采用美國BB公司放大器，AD公司的高速模數轉換器及CPLD構成數據采集系統及高精度扭矩傳感器構成測量系統。 試驗機專業軟件可實現自動求取zui大扭矩、抗扭強度、上下屈服扭矩、規定非比例扭矩、切變模量等數據和指標，計算機控制系統對試驗過程的控制和數據處理符合相應國家標準的要求、試驗報告多樣化如WORD、EXECEL等方式。 本機無污染、噪音低，效率高，具有較寬的調速范圍。本機適用于各種金屬、非金屬及復合材料的扭轉性能指標的測試，wan全符合國家相關標準的要求。 該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、減震系統等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。 通信光纜交接箱扭轉試驗機主要技術指標 技術參數
1 zui大扭矩： 200Nm；
2 試驗機準確度等級： 0.5級；
3 扭矩測量范圍： 2%-100%F.S；
4 扭矩示值相對誤差： 示值的±1%以內；
5 扭矩分辨力： zui大扭矩的1/300000（全程不變化）；
6 扭轉角測量范圍： 0-9999°；
7 扭轉角示值相對誤差： 示值的±1%以內；
8 扭轉計扭角分辨力： 0.01°；
9 扭轉計扭角示值相對誤差： 示值的±1%以內；
10扭轉速度： 0.36-360°/min（無級調速）；
11扭轉速度相對誤差： 設定值的±0.5%以內；
12夾頭間zui大距離: 0-350mm；
13試樣平行段最小直徑： φ6-φ20mm；
14電源電壓： AC220V 50Hz；
15 主電機功率： 0.75kW；
試驗機主機配置 l 高強度扭轉試驗機主機一臺（臺式結構,整機噴塑處理） l 日本松下交流伺服電機 一套 l 臺灣ABBA精密直線導軌兩套 l 高效針線擺輪減速機一套 l 200N/m高精度扭矩傳感器一支 l 試驗機專用扭轉輔具一套 l 聯想計算機一臺（19寸液晶顯示器） l 惠普HP彩色噴墨打印機一臺 l 扭轉試驗機專用試驗測控系統一套 l WINDOWS98/2000/XP操作環境下的扭轉試驗機專用軟件一套
通信光纜交接箱扭轉試驗機軟件功能介紹 1)軟件介紹 l 基于WINDOWS操作平臺，軟件操作簡單、功能強大，人機對話式結構。采用標準的WindowsXP風格，操作簡單易學 l 軟件采用模塊化設計，不同的試驗類型創建，試驗控制以及數據分析都有獨立的模塊，與主程序分離。可以適應多種試驗類型的試驗控制和數據處理 l 試驗數據可由用戶自行添加，個數不限，采用模板方式新建試驗記錄，方便快捷 l 自動完成試驗過程、判斷破型，自動記錄保存試驗數據。所有試驗數據以國際通用的XML格式保存 l 高效的試驗數據管理功能，能按多種方式實現試驗數據的快速查詢、加載與刪除 l 試驗結束系統自動分析、統計試驗結果，分析方式可由用戶自行設定 l 靈活的報表編輯功能，為用戶提供了面向圖形排版的專用報表編輯工具，簡單易學，能方便的打印試驗曲線及相關圖片、文字 l 用戶可根據需要對試驗數據進行刪除 l 用戶可以根據需要改變分析方法，數據可以根據本身需要自行修改修約方式 l 專用的數據庫管理庫模塊 l 分四檔數碼顯示試驗力值，精度為每檔量程20%開始示值的±1% l 分四檔數碼顯示變形，精度為每檔量程20%開始±0.5% l 同時記錄扭矩-時間，扭角-時間、扭矩-扭角、扭矩-轉角、轉角-時間試驗曲線，可隨時切換觀察，任意放大縮小，水平或垂直移動，實時高速采樣 l 采用人機交互方式分析計算測試材料的機械性能指標，試驗結束時系統會自動計算zui大扭矩、抗扭強度、上下屈服扭矩、規定非比例扭矩、切變模量等，在自動分析的基礎上，還可以人工干預修正分析結果，提高分析的準確性 l 提供多種報表打印接口，用戶可根據需要編輯任何格式的報表 l 試驗數據采用標準數據庫管理方式，自動保存所有試驗數據和曲線 試驗曲線 試驗過程中實時顯示試驗曲線，試驗完成后試件的測試數據、曲線和試件信息都會在這操作窗口中顯示出來 數據查詢窗口 在這里可以對歷史試驗數據進行數據庫查詢，只需輸入一定的條件，可以把試驗數據立即找到。 6）自動標定窗口 力值和變形可以自動標定，在我們調試完成后，如果用戶感覺示值不準或者測控參數被改動，只需點擊自動校正按鈕，系統參數就會恢復到調試時的狀態。 7）系統的調零采用數字化設計 只需用鼠標操作就可以對兩個采集通道進行調零，系統一般只需一次調零即可，在正常使用情況下，系統會自動回到真正的零點。 六、測控卡功能特點 1)電路簡介 扭轉試驗機專用試驗測控系統是基于PCI接口的微機內置式PCI試驗卡，符合PCI2.1規范。該卡可直接插入微機的任一PCI插入槽中，通過簡單的連線，直接連接到試驗機，即可實現微機自動測量與控制，真正做到即插即測。集程控放大、A/D轉換、數字量I/O、計數及脈寬（PWM）、方波發生（SWP）等功能于一體，其系統結構可靠簡潔，并且具有十分良好的互換性。 2)技術性能 l 全系統采用數字化設計，安全、穩定、可靠、精度高 l 全系統無任何可調器件，數字調零和測控參數自動標定 l 系統集成CPLD運算器件，具備高速運算能力，實時處理數字信號 l 本系統采用PCI2.1總線標準，易擴展、易升級而且做到“即插即用” l 集成4檔精密儀用程控放大器，自動換檔 標簽：NDW-200通信光纜交接箱扭轉試驗機
|
